Opmerking voor gebruik: Vergeet niet om, nadat u de stekker in het stopcontact hebt gestoken, tegen de klok in te draaien om omhoog te komen! Als de rotatie verkeerd is, moet je het aantal slagen in de tegenovergestelde richting draaien om te verdwijnen en de stijgende spanning te activeren!

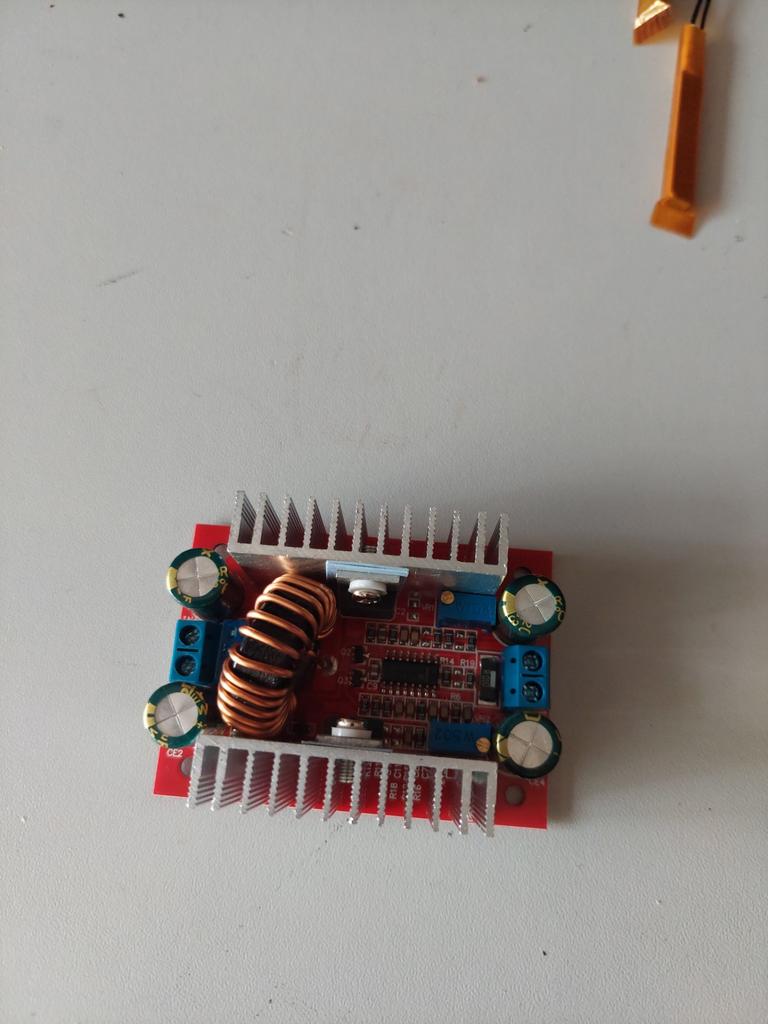

Naam van de module: 400W boost constante stroommodule
Module natuur: niet-geïsoleerde boostermodule (Boost)
Ingangsspanning: DC8.5V-50V
Invoerstroom: 15A (MAX) meer dan 8A of moduletemperatuur meer dan 65 ℃, versterk de warmteafvoer
Statische werkstroom: ongeveer 10mA (gemeten wanneer 12V stijgt tot 20V, hoe hoger de uitgangsspanning, hoe hoger de statische stroom zal toenemen)
Uitgangsspanning: 10-60V traploos instelbaar (Geschikt voor toepassingen waarbij de ingangsspanning lager is dan de uitgangsspanning en niet verlaagd kan worden.)
Uitgangsstroom: 12A MAX is meer dan 7A of de moduletemperatuur is meer dan 65 ℃, versterk de warmteafvoer (gerelateerd aan ingangs- en uitgangsdrukverschil, hoe groter het drukverschil, hoe kleiner de uitgangsstroom)
Constant stroombereik: 0,2-12A
Maximaal uitgangsvermogen:= ingangsspanning * 10A, zoals: ingang 12V * 5A = 60W, ingang 24V * 5A = 120W,
Ingang 36V * 5A = 180W, ingang 48V * 5A = 240W,
Werkfrequentie: 150 KHz
Conversie-efficiëntie: tot 96% (efficiëntie is gerelateerd aan ingangs- en uitgangsspanning, stroom en spanningsverschil)
Overstroombeveiliging: Ja (Als de ingangsspanning 15A overschrijdt, wordt de uitgangsspanning automatisch verlaagd, met een bepaalde bereikfout.)
Omgekeerde ingangsverbindingsbeveiliging: geen, (indien nodig diode in serie plaatsen)
Installatiemethode: 4 schroefgaten van 2,5 mm
Bedradingsmodus: bedradingsterminal
Uitgangsbeveiliging tegen terugstroming: geen; Als het wordt gebruikt voor het opladen of als de belasting zijn eigen stroom heeft, moet er een bipolaire buis worden toegevoegd
Grootte van de module: lengte 67mm, breedte 48mm, hoogte 28mm
Uitgangsspanning/stroomregelingsmethode:
1. Pas de potentiometer voor de uitgangsspanning aan (verhoog de spanning tegen de klok in en verlaag de spanning met de klok mee), en stel de uitgangsspanning in op de spanningswaarde die u nodig hebt op basis van uw belastingsvereisten. Zo wordt de spanning van 10 LED-strings afgesteld op 37 V. (Verhoog de spanning van de omgekeerde klok en verlaag de spanning van de klok met de klok mee)
2. Draai de uitgangsstroompotentiometer ongeveer 30 slagen met de klok mee, stel de uitgangsstroom in op het minimum, sluit de LED aan en stel de stroompotentiometer in op de stroom die u nodig hebt.. Voor het opladen van de batterij, nadat de batterij ontladen is, sluit u deze aan op de uitgang en past u de stroom aan. (Bij het opladen moet de laadstroom worden afgesteld op de ontladen accu, want hoe meer accu er nog over is, hoe lager de laadstroom.)
Pas de stroom niet aan door kortsluiting. De circuitstructuur van de boostmodule kan niet worden aangepast door kortsluiting.
Toepassingsgebied:
1. DIY is een gereguleerde voeding. De ingangsspanning bedraagt 12V en de uitgangsspanning is instelbaar van 12-50V.
2. Om uw elektronische apparatuur van stroom te voorzien, kunt u de uitgangswaarde instellen op basis van de spanning van uw systeem.
3. Als ingebouwde voeding kunt u hiermee uw laptop, PDA of diverse digitale producten van stroom voorzien.
4. DIY is een krachtige mobiele voeding voor notebooks: Uitgerust met een 12V lithium-ionbatterij met een grote capaciteit, verlicht uw notebook waar u ook bent.
5. Zonnepaneel spanningsstabilisatie.
6. Laad de accu, lithium-ionbatterij, enz. op.
7. Stuur een krachtige LED-lamp aan.
