CJMCU-I2C DAC Breakout - MCP4725 modül geliştirme kartı
MCP4725, uçucu olmayan belleğe sahip 12 kanallı tamponlu voltaj çıkışı DAC'dir (EEPROM) arasında. Kullanıcı kayıt bitini yapılandırabilir (2) ve DAC giriş verileri (12) uçucu olmayan EEPROM'da saklanır (14 bit) bellek. Yapılandırma kayıt bitleri ayarlanarak DAC, normal mod veya güç tasarrufu sağlayan kapatma modu olarak yapılandırılabilir. Cihaz iki telli I2C uyumlu seri arayüz ve 2,7V ila 5,5V tek besleme voltaj aralığı kullanır.
Açıklama: Her zaman bir mikrodenetleyiciden analog voltaj çıkışı yapmak istemişsinizdir, MCP4725 bunu yapmanıza izin verecek DAC'dir CJMCU-MCP4725, I2C kontrollü bir Dijital-Analog dönüştürücüdür (DAC) Bir DAC bunu yapmanızı sağlar!. sinüs dalgası gibi bir dijital kaynaktan analog sinyal gönderen I2C arayüzü mikrodenetleyici üzerinde. Dijitalden analoga dönüştürücüler ses üretimi, müzik aletleri ve diğer birçok yaratıcı proje için mükemmeldir!

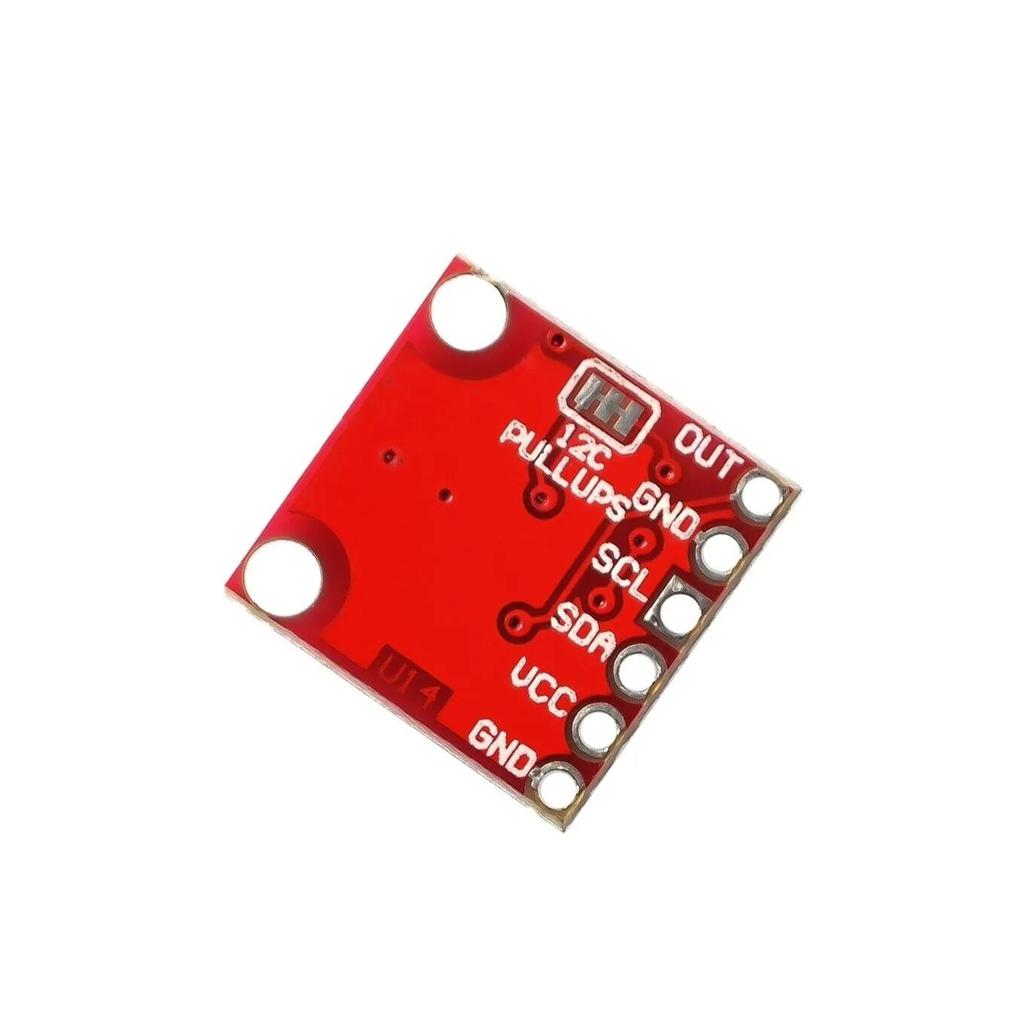

CJMCU-MCP4725 Breakout'un bu sürümü, IC ayak izi, I2C pinout dahil olmak üzere kartla ilgili birkaç sorunu giderir, projelerinize daha iyi uyacak şekilde genel kart boyutlarını değiştirir ve birkaç küçük değişiklik daha. Bu kart, bir osiloskop veya karta bağlamak için ihtiyacınız olan herhangi bir cihaza bağlanmak için GND ve Signal OUT pimleri de dahil olmak üzere MCP4725'e erişmeniz ve kullanmanız gereken her bir pimini kırar. Aynı zamanda tahta üzerinde SCL, SDA, VCC ve temel I2C bağlantı için başka bir GND vardır. Ayrıca, bir otobüste birden fazla MCP4725 olmasını istiyorsanız, bu karttaki barfiks dirençleri devre dışı bırakılabilir, bununla ilgili talimatlar ve ipuçları için aşağıdaki Belgeler bölümündeki Bağlantı Kılavuzu'nu kontrol edin.
Özellikleri:
12-bit çözünürlük
I2C arabirimi (Standart, Hızlı ve Yüksek Hızlı desteklenir)
Küçük paket
2.7V-5.5V kaynağı
Ayarlarını depolamak için dahili EEPROM
